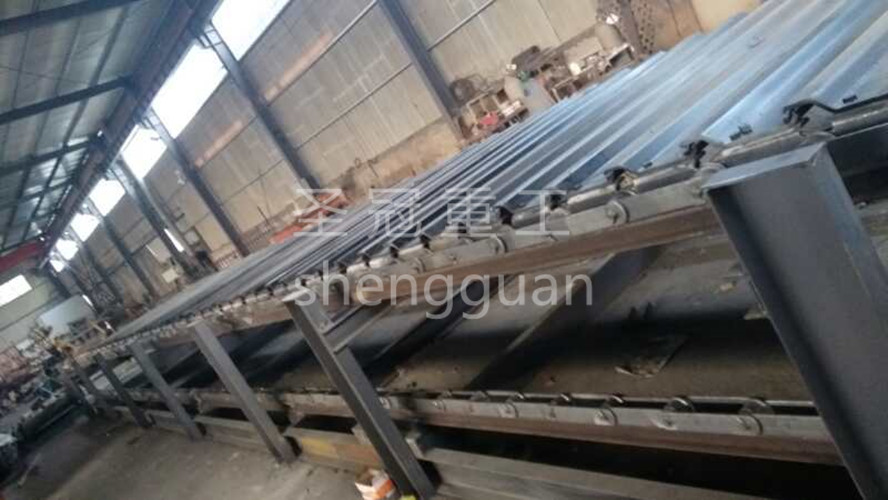

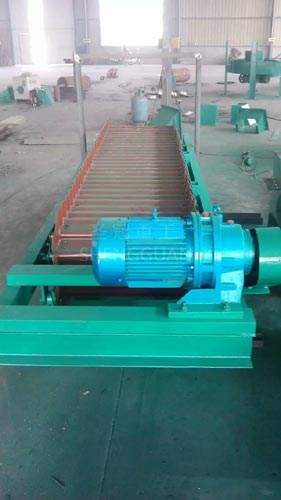

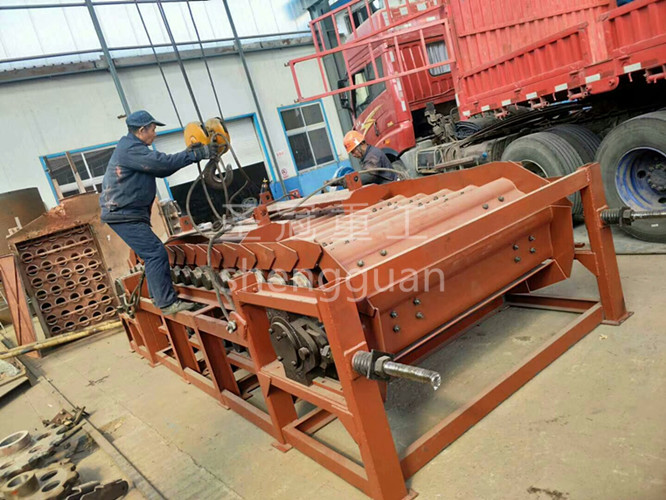

鏈板式輸送機(磷板輸送機)

  • 一、重型鏈板機概述:
     重型鏈板機(簡稱鏈板機),是在中型板式給料機基礎上改進設計的。鏈板機的主動鏈輪與改向鏈輪之間,環繞兩條環鏈,鏈鉤與鏈板聯結,鏈板兩側增加兩滾輪,物料的重量均勻壓在兩滾輪上,驅動裝置將動力傳至鏈輪,帶動環鏈和鏈板運行,達到輸送物料之目的,相比較BLQ輕型鏈板輸送機而言更適合長距離輸送。
      鏈板機是高溫物料輸送設備,也可用于輸送其它散狀、塊粒狀、塊狀物料,已廣泛用于建材、治金、礦山等行業的物料輸送。
    二、重型鏈板機特點:
      鏈板機結構設計合理,使用性能好,運行阻力小,易損零件少,操作安全,維修方便,運行可靠,使用壽命長。鏈板機可水平或傾角<30°安裝,傾斜安裝時,配有棘輪逆止機構。
      輸送鏈板上的輥輪在導軌上滾動,輸送鏈與機殼無磨擦;鏈條采用合金鋼熱處理加工制成,其正常使用壽命2年左右,運行中故障率低。除頭尾軸承外,輸送機中無潤滑點。
    三、重型鏈板機主要結構:
      鏈板機由頭部機架、頭部護罩、主動鏈輪組、輸料裝置、中部機架、尾部機架、改向鏈輪組,鏈板托輪組和驅動裝置組成。
      驅動裝置由柱銷聯軸器、JZQ減速機、驅動底座組成。分右裝和左裝兩種,從機尾向輸送方向看,驅動裝置在右側為右裝,在左側為左裝。
      鏈輪采用組裝式結構,由鑄鋼鏈輪圈與鏈輪芯用螺栓聯結組合,耐磨性能強,便于拆卸安裝。主動鏈輪采用窩眼鏈輪圈,防止環鏈運行中滑動。

  • 規格 主軸轉速(r/min) 運行速度(r/min) 輸送量(m3/h) 驅動裝置
    軸距 功率 減速機(型號)
    500 1.54 2.77 14 ≤20 5.5 JZQ400
    20-50 7.5 JZQ500
    650 1.54 2.77 20 ≤10 7.5 JZQ400
    10-40 11 JZQ500
    40-60 15 JZQ500
    800 1.68 3.64 40 ≤30 15 JZQ500
    30-50 18.5 JZQ650
    50-70 22 JZQ650
    1000 1.68 3.64 56 ≤30 18.5 JZQ650
    30-50 22 JZQ650
